發那科老款示教器A05B-2301-C301



發那科示教器A05B-2301-C301LED指示燈功能介紹:

FAULT:顯示一個報警出現。

HOLD:顯示暫停鍵被按下。

STEP:顯示機器人在單步操作模式下。

BUSY:顯示機器人正在工作,或者程序被執行,或者打印機和軟盤驅動器正在被操作。

RUNNING:顯示程序正在被執行。

I/O ENBL:顯示信號被允許。

PROD MODE:顯示系統正處于生產模式,當接受到自動運行啟動信號時,程序開始運行。

TEST CYCLE:顯示REMOTE/LOCAL設置為LOCAL,程序正在測試執行。

JOINT:顯示示教坐標系是關節坐標系。

XYZ:顯示示教坐標系是通用坐標系或用戶坐標系。

TOOL:顯示示教坐標系是工具坐標系。

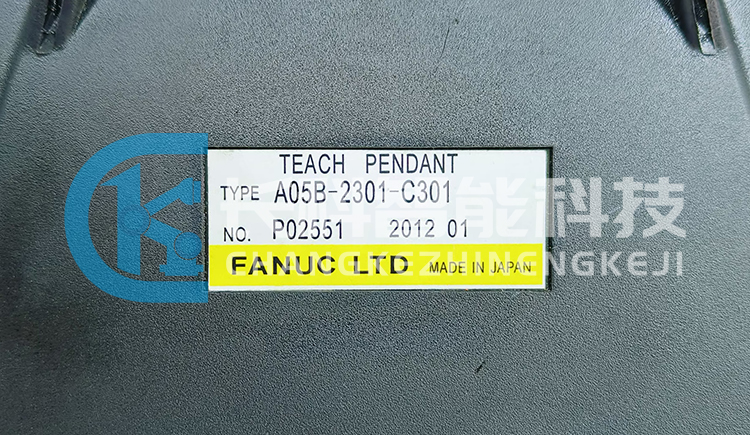

發那科老款示教器A05B-2301-C301



菜單類型:屏幕菜單、功能菜單、快捷菜單



發那科老款示教器A05B-2301-C301

SPEED 鍵:

速度設置:

方法 一:

按 “+% ”鍵

  • VFINE→FINE→1%→5%→50%→100%
  • VFINE到5%之間,每按一下,增加1%
  • 5%到100%之間,每按一下,增加5%



按 “-% ”鍵

  • 100%→ 50% →5%→1%→FINE →VFINE
  • 5%到VFINE之間,每按一下,減少1%
  • 100%到5%之間,每按一下,減少5%



方法 二:

按“SHIFT”+“+% ”組合鍵

  • VFINE→FINE→1%→5%→50%→100%
  • VFINE到5%之間,經過兩次遞增
  • 5%到100%之間,經過兩次遞增



按“SHIFT”+“-% ”組合鍵

  • 100%→ 50% →5%→1%→FINE →VFINE
  • 5%到VFINE之間,每按一下,改變1%
  • 100%到5%之間,經過兩次遞減
