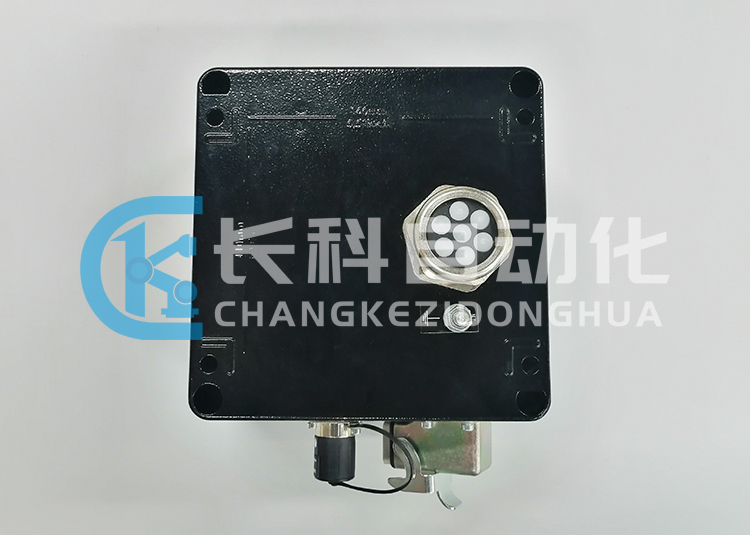

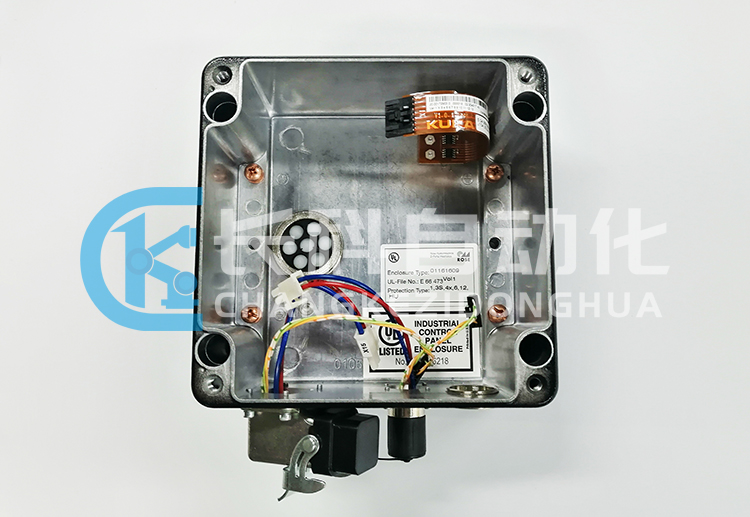

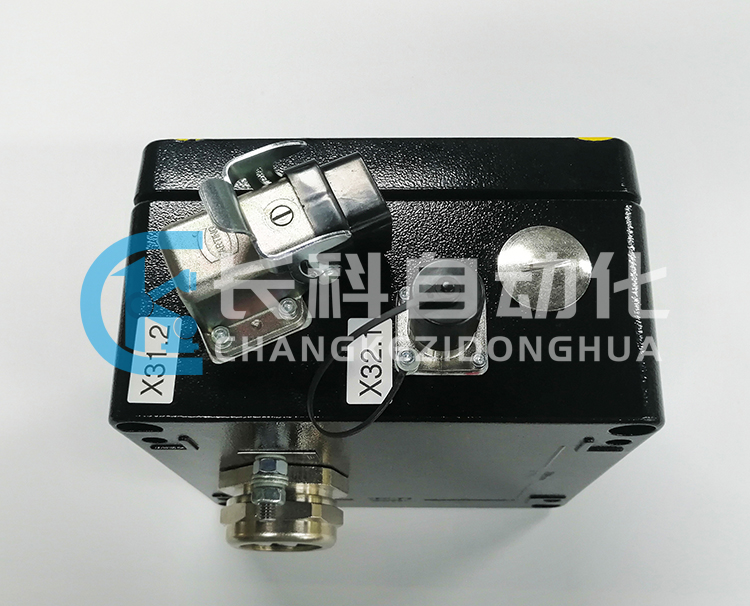

庫卡RDC盒子00-193-843



庫卡RDC盒子00-193-843



庫卡RDC盒子00-193-843

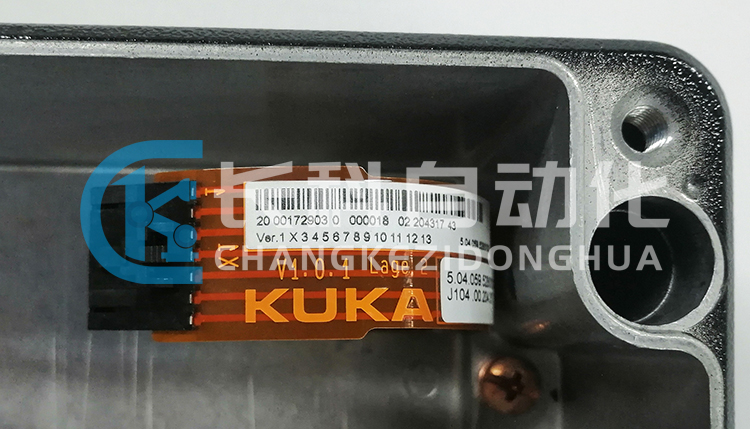

KUKA 00-172-903

庫卡RDC盒子00-193-843

RDC是“Resolver Digital Converter”的縮寫，即旋轉變壓器數字轉換器的意思，主要作用是與C4控制柜進行數據交換，負責將旋轉變壓器（編碼器的一種）



的模擬量信號轉換成數字量信號，可實現如下功能：

1、分配調節電壓；

2、診斷旋轉變壓器的閉環電路是否中斷；

3、監控伺服電動機的實時溫度（PTC）；

4、利用熱電子元件，反饋自身溫度；

5、與控制器主機的MFC-DSE功能數據采集卡的數據交互；

6、評估EMD或EMT，保存數據，并將其存儲在EDS（電子數據存儲）中；

7、借用旋轉變壓器（SIL2）技術收集八個伺服電機的位置信息并傳遞給控制器。



庫卡RDC 00-246-872板主要接口：

X1至X8：軸1至軸8的旋轉變壓器接口

X15：電源輸入

X16：電源輸出（下一個KCB用戶）

X17：EMD電源



X18-X20：KCB輸出
